인텔이 8코어 528스레드 프로세서를 설계하고 있음



고성능 프로세서의 최신 기술이 발표되는 국제 컨퍼런스, 'Hot Chips 2023'에서 Intel이 코어당 66 스레드의 8 코어 프로세서를 설계하고 있는 것으로 밝혀졌다고 하드웨어 기반 미디어 ServerTheHome이 보도하고 있습니다.

Intel Shows 8 Core 528 Thread Processor with Silicon Photonics

Intel Shows 8 Core 528 Thread Processor with Silicon Photonics

Intel Discloses 8 Core & 528 Thread CPU Based on RISC Architecture, 66 Threads Per Core

Intel Discloses 8 Core & 528 Thread CPU Based on RISC Architecture, 66 Threads Per Core

Intel은 Hot Chips 2023에서 "The First Direct Mesh-to-Mesh Photonic Fabric(첫 다이렉트 메쉬 간 포토닉 패브릭)"이라는 제목의 세션을 개최했습니다.

인텔은 이 세션에서 미국 국방성 국방고등연구사업국(DARPA)과 민간에서 공동으로 진행하고 있던 연구프로그램, 'Hierarchical Identify Verify & Exploit(HIVE)'에서 처음 언급했다는 것. 2017년에 발표된 HIVE는 기계 학습이나 AI 기술에 필수적인 빅데이터 처리용 프로세서를 개선하는 프로젝트로, 와트당 성능으로 기존 하드웨어를 1,000배 웃도는 프로세서 개발을 목표로 하고 있습니다.

HIVE에 임한 Intel은 DARPA가 조사하고 있던 워크로드를 분석한 결과, 처리 시 방대한 병렬 처리가 필요하고, 기존의 설계에서는 캐시 사용률이 낮아져 버리는 것을 발견했다고 합니다.

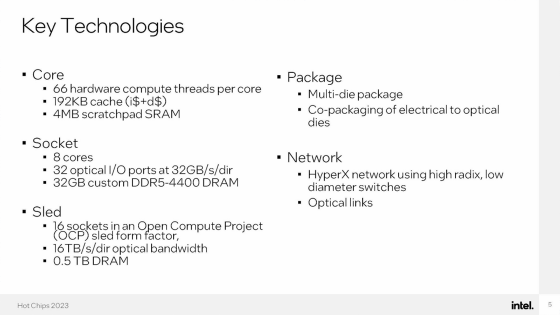

그래서 인텔은 "코어당 66 스레드 8 코어 프로세서"라는 새로운 프로세서를 설계했습니다. 하나의 프로세서에 총 528개의 스레드를 갖게 함으로써 방대한 작업을 병렬 처리할 수 있습니다. 코어당 캐시 메모리는 192KB, 스크래치 패드 메모리는 4MB입니다.

이 아키텍처는 x86이 아니라 RISC이며, 실리콘 Die의 네트워크에는 실리콘 기판상에 광도파 전송로나 광 스위치, 광 변조기, 수광기 등의 소자를 집적하는 실리콘 포토닉스를 이용하고 있다는 것. 오프 Die의 소켓 간 통신에도 실리콘 포토닉스를 이용한 광 네트워크가 채용되고 있다고 합니다.

TSMC의 7nm 공정에서 제조된 실제 Die의 사진이 아래입니다.

코어당 트랜지스터 수는 12억으로, Die 전체가 276억. 소켓의 핀은 3,275개이고 패키지 기판은 BGA 패키지입니다.

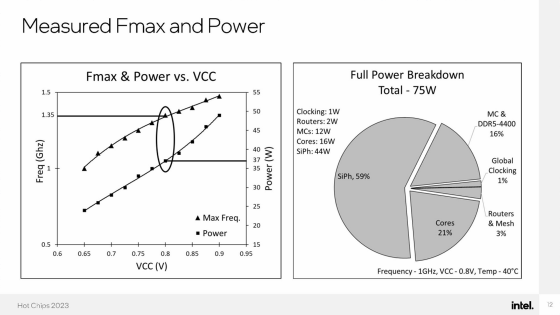

오른쪽이 최대 발진 주파수(Fmax)와 동작 전압(VCC), 소비 전력(Power)을 나타낸 그래프로, 왼쪽이 소비 전력의 내역을 나타낸 그래프.

이 8 코어 프로세서의 열 설계 전력은 75W이며 그중 59%가 실리콘 포토닉스에 이용된다는 것입니다.

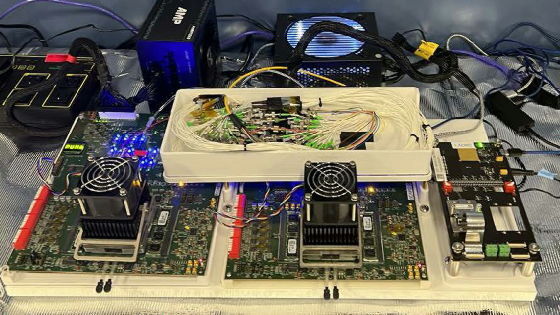

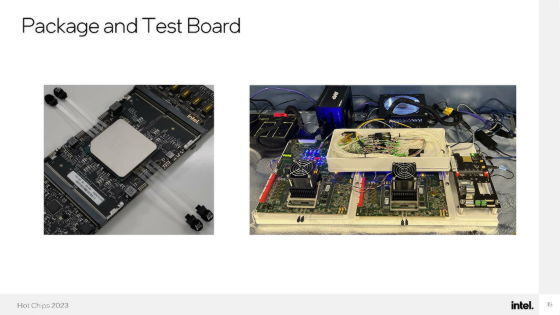

인텔은 실제 패키지와 테스트 보드 사진도 공개했습니다.
